EN 50525 VDE gummikabler
Fleksible strømkabler til europæiske industri- og byggeprojekter.

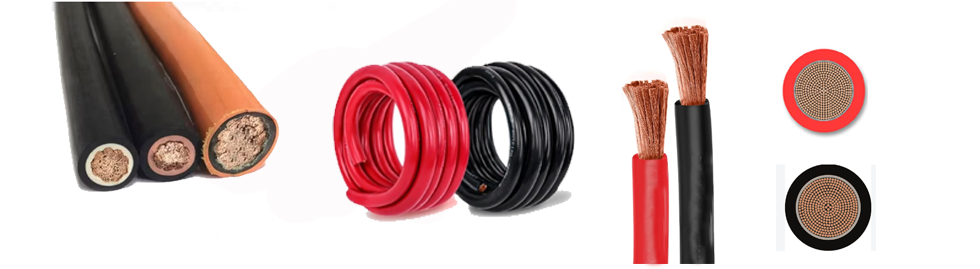

H01N2-D fleksibelt gummisvejsekabel EN 50525
H01N2-D fleksibelt gummisvejsekabel er et professionelt ultrafleksibelt svejsegummikabel i henhold til EN 50525-2-81 standard, dedikeret til industrielt lysbuesvejseudstyr. Taitong Cable leverer højtydende H01N2-D lysbuesvejsekabler med superfine klasse 6-trådede kobberledere og EM5-elastomerbeklædning i overensstemmelse med EN 50363-2-2. Dette EN 50525-kabel har ultrafleksibilitet, høj temperaturbestandighed og slidstyrke, ideelt til europæiske entreprenører, svejsesystemintegratorer og industrielle svejsetekniske projekter. Engrosforsyning, tilpassede længder, fabriksbesøg og fabriksrevision, komplette testrapporter er tilgængelige for globale kunder.
H01N2-D ultrafleksibelt svejsekabel er et specielt industrielt gummikabel i EN 50525 HAR-system, udelukkende brugt til elektrisk svejsemaskinetilslutning. Taitong Cable er en professionel Kina-producent og engrosleverandør af premium H01N2-D svejsekabler i Kina. Ved at anvende superfine fleksible Klasse 5 og Klasse 6 kobberledere og højtemperaturbestandigt gummimateriale, understøtter dette EN 50525-kabel hyppig slæbning og bøjning i svejsearbejde. Velegnet til industrielle EPC-svejseprojekter, indkøb af bulksvejsningskabler, maskiner, der matcher handelsvirksomheder og direkte støtteprojekter fra fabrikken. Taitong Cable leverer fuld tilpasset service og officielle certificeringsdokumenter til globale købere.
Anvendelser af H01N2-D lysbuesvejsekabler
Elektrisk svejsemaskinetilslutning, industrielt svejseudstyr, mekanisk svejseteknik, værkstedsmobil svejsedrift, europæiske industrisvejsningsstøtteprojekter. Kan bruges i tørre eller fugtige rum
Manuel og automatiseret svejsning: Tilslutning af svejsegeneratorer til elektrodeholdere og emner på skibsværfter, bilfremstilling og metalfremstilling.
Industrielle systemer: Samlebånd, transportørsystemer og værktøjsmaskiner.
Anvendes ofte til fleksible batteriforbindelser eller batteriopbevaringssystemer på grund af dets kobbertråding med høj ampacitet.
Referencestandarder
EN 50525-2-81 (DIN EN / VDE godkendt version): Buesvejsekabel
Tidligere VDE type NSLFFÖU
HD 516/VDE 0298-300: Anvendelsesstandard/strømklassificering
VDE 0298 del 4, tabel 16
HD 516/VDE 0298-300
EN 60228: Ledere af isolerede kabler (IEC 60228)
EN 50363-2-2: Elastomere forbindelser til belægning (EM5)
EN 50363-1: Tværbundne elastomere isoleringsforbindelser
EN 50395: Elektriske testmetoder
EN 50396: Ikke-elektriske testmetoder
EN 50525-1: Generelle krav
EN 60332-1 -2: Brandhæmmende
EN 6081 1 -1 -4: Generel anvendelse − Test ved lav temperatur (IEC 6081 1-1-4)

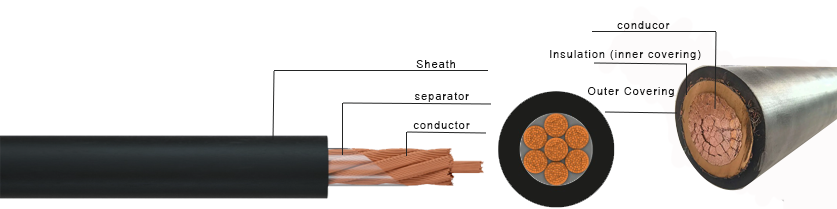

Konstruktion af H01N2-D
Leder: Klasse 6 fintrådet bart kobber, ultrafleksibel til hyppig slæbning og bøjning.
Lederstranding: ca. Klasse 6 ≤95mm², ca. Klasse5 ≥120mm² iht. til VDE 0295.
H01N2-D: Klasse 6 fintrådet bart kobber
H01N2-E: Klasse 6 ekstra fintrådet kobber
Separator: PET (polyestertape) eller papir.
Isolering og kappe/beklædning:
Varmebestandig elastomer enkelt dækkende tværbundet elastomer type EM 5 iht. EN 50363-2-2.
Dobbeltlagsbelægning: ydre lag Type gummiblanding type EM5 i overensstemmelse med EN 50363-2-2, indre lag enten Type EM5 (EN 50363-2-2) eller Type EI7 (EN 50363-1) tværbundet EPR elastomer.
Skedefarve: Sort som standard, tilpassede farver fås efter anmodning.
Nøglespecifikationer
Antal kerner: enkeltkerne.
Nominel spænding: 100 V AC (100/100 V) (150 V DC) .
Driftstemperaturer spænder generelt fra -20°C / -25°C op til +85°C maksimal lederdriftstemperatur, med kortslutningsevne op til 250°C (maks. 5 sekunder).
Brandhæmmende i henhold til IEC/EN 60332-1-2, med stærk modstandsdygtighed over for olie, fedt, ozon, UV, oxygen og milde syrer/benzin.
Fabriks-/dielektrisk testspænding: 1000 V (1,0 kV) 5 min.
Temperaturområde: (Fleksibel anvendelse) 25°C til +85°C
Driftstemperatur (fast): -40°C til +85°C.
Minimum bøjningsradius: Fleksibel anvendelse: 12 x udvendig diameter
Generelle data for H01N2-D gummisvejsekabel
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
|
Nominelt kryds- sektionsareal af dirigent |
Maksimum diameter på ledninger ind leder |
Tykkelse af dækning Specificeret værdi |
Gennemsnitlig samlet diameter |
Maksimal leder modstand ved 20 °C |
||
|
Sænke begrænse |
Øverst begrænse |
Konserves ledninger |
Ufortinnet ledninger |
|||
| mm² |
mm |
mm |
mm |
mm |
Ω/km |
|
|
10 16 25 35 |
0,21 0,21 0,21 0,21 |
2,0 2,0 2,0 2,0 |
7,7 8,8 10,1 11,4 |
9,7 11,0 12,7 14,2 |
1,95 1,24 0,795 0,565 |
1,91 1,21 0,780 0,554 |
|
50 70 95 120 |
0,21 0,21 0,21 0,51 |
2,2 2,4 2,6 2,8 |
13,2 15,3 17,1 19,2 |
16,5 19,2 21,4 24,0 |
0,393 0,277 0,210 0,164 |
0,386 0,272 0,206 0,161 |
|
150 185 240 |
0,51 0,51 0,51 |
3,0 3,2 3,4 |
21,1 23,1 25,8 |
26,4 28,9 32,1 |
0,132 0,108 0,0817 |
0,129 0,106 0,0801 |
| Ledermodstand er i henhold til EN 60228 for klasse 6. |
||||||
Sammenligningstabel: YH / YHF vs H01N2-D
Kunder kan henvise til forskellene mellem forskellige standarder for at finde passende alternative kabelløsninger.
| Punkt |
YH |
YHF |
H01N2-D |
H01N2-E |
| Standard |
GB/T 5013.6 (IEC 60245-6) |
GB/T 5013.6 (IEC 60245-6) |
EN 50525-2-81 (DIN EN/VDE godkendt version) |
EN 50525-2-81 (DIN EN/VDE godkendt version) |
| Dækmateriale |
SE3 naturgummiblanding |
SE4 chloropren elastomer (oliebestandig) |
EM5 CSP tværbundet elastomer (EN50363-2-2) |
EM5 CSP tværbundet elastomer (EN50363-2-2) |
| Max kontinuerlig arbejdstemp |
65°C |
65°C |
85°C |
85°C |
| Dirigent klasse |
GB/T3956 Class5 (Klasse6 valgfri) |
GB/T3956 Class5 (Klasse6 valgfri) |
EN50525-2-81 Klasse D (til svejsekabel; snoring ca. Klasse6 ≤95mm², ca. Klasse5 ≥120mm² iht. VDE0295) |
EN50525-2-81 Klasse E ultrafleksibel leder, blødere end Klasse D |
| Struktur |
Enkelt ekstruderet SE3 gummi, kombineret isolering og kappe |
Enkelt ekstruderet SE4 gummi, kombineret isolering og kappe |
EM5 enkelt belægning; tilpasset dobbeltlagsbelægning (EM5+EM5 eller EI7 indvendig + EM5 ydre) tilgængelig |
EM5 enkelt belægning; tilpasset dobbeltlagsbelægning (EM5+EM5 eller EI7 indvendig + EM5 ydre) tilgængelig |
| Olie modstand |
Dårlig |
God |
Fremragende, høj modstandsdygtighed over for svejsesprøjt, rive og slid |
Fremragende, høj modstandsdygtighed over for svejsesprøjt, rive og slid |
| Hovedmålmarked |
Kina, Sydøstasien, generelle lavbudget svejseprojekter |
Skibsværfter, olieholdige værksteder, udendørs indenlandske & SEA-projekter |
Europa, Tyskland, EU svejsesystemer, projekter, der kræver HAR/VDE, manuel lysbuesvejsning |
Europa, robotsvejsning, gentagne vridninger og applikationer i smalle rum, HAR/VDE-projekter |
| Nominel spænding |
100/100 V |
100/100 V |
100/100 V |
100/100 V |
| Fabriks dielektrisk test |
1000V vekselstrøm, 5 min |
1000V vekselstrøm, 5 min |
1000V vekselstrøm, 5 min |
1000V vekselstrøm, 5 min |
FAQ
Q: Hvad er YH- og YHF-svejsekabler?
A: YH og YHF er kinesiske standard svejsekabler, der overholder GB/T 5013.6. YH bruger SE3 naturgummi, YHF bruger oliebestandig SE4 chloropren elastomer, max arbejdstemperatur 65°C.
Q: Hvad er hovedforskellen mellem YH og YHF?
A: YH SE3 gummi er til almindelig indendørs svejsning, ikke oliebestandig. YHF SE4-blandingen har god olie-, ozon- og vejrbestandighed, egnet til skibsværfter og olieholdige miljøer.
Q: Hvad er forskellen mellem YH og H01N2-D?
A: Forskellige standarder og dækmaterialer. YH følger GB/T5013.6 med SE3 gummi, max 65°C. H01N2-D overholder EN 50525-2-81, EM5 CSP elastomerbelægning, vurderet til 85°C, bedre modstand mod rive, slid og svejsesprøjt for europæiske markeder.
Q: Hvad er lederforskellen?
A: YH/YHF anvender GB/T3956 Klasse5 / valgfri Klasse6 kobberleder. H01N2-D bruger speciel klasse D-leder defineret i EN50525-2-81 til svejsekabel.
Q: Kan YH erstatte H01N2-D for europæiske projekter?
A: Nej. EU-projekter, der kræver EN50525 / HAR / VDE-certificering, skal bruge H01N2-D. YH er GB standardkabel og kan ikke opfylde europæiske standardkrav.
Q: Hvilket kabel har højere temperaturklassificering?
A: H01N2-D med EM5-beklædning når maksimal kontinuerlig arbejdstemperatur 85°C, højere end YH/YHF 65°C.
Vælg Taitong Cable som din betroede H01N2-D & H01N2-E leverandør.
Taitong Cable, baseret i Kina, kan prale af årtiers fremstillings- og leveringserfaring til gummisvejsekabler. Vi driver fem produktionsanlæg, herunder en dedikeret gummikabelfabrik, der dækker titusindvis af kvadratmeter. Vores professionelle R&D, testlaboratorium og dygtige tekniske team garanterer, at H01N2-D fleksibelt gummisvejsekabel fuldt ud opfylder EN 50525- og VDE-kravene med CE-certificering.
Vores H01N2-D lysbuesvejseledninger er tilgængelige til konkurrencedygtige direkte fabrikspriser og tjener projekter på nationalt niveau. Den passer til manuelle svejsearbejder til stålfremstilling, konstruktion og metalværksteder. Vi byder storkøbere, EPC-entreprenører og oversøiske kunder i hele Europa, Afrika og Sydøstasien velkommen til langsigtet samarbejde.
