Lavspænding multi-core STA pansret kobber PVC-isolerede og beklædte strømkabler

0,6/1kV lavspænding multi-core STA pansret kobber PVC-isolerede og beklædte strømkabler (CU/PVC/STA/PVC) overholder IEC 60502-1. Konstrueret med klasse 2-strenget kobberleder (Klasse-1 massiv kobberleder er valgfri til størrelser mindre end 6 mm² på forespørgsel), PVC-isolering, dobbelt-stål-tape (STA) panser og PVC-ydre kappe, giver kablet stærk modstand mod kompression og ekstern mekanisk påvirkning. Dette STA-pansrede strømkabel er velegnet til fast installation og kan lægges i direkte nedgravning, kabelgrave og underjordiske kanaler til industrianlæg, kommunalt byggeri, hjælpestrøm til jernbanetransit og distribution af kommercielle bygninger. Den nominelle kontinuerlige driftstemperatur er 70 ℃, med kerneidentifikation efter IEC60445/HD-308-S2 farvekodningsregler.

Taitong Cable, en pålidelig kinesisk kabelleverandør, der ejer 5 fabrikker i Kina, leverer bulkordrer til fabrikspriser. Multiple core configurations are available. Vi understøtter tilpassede krav og yder teknisk assistance til lokal certificering, betjener projektkøbere, EPC-entreprenører, el-grossister og distributører over hele verden.

CU/PVC/PVC-sengetøj/STA/PVC-0,6/1kV

HD 603: NYBY-STA, NYBY-SWA

(Hvis overensstemmelse med HD603S1A3 er påkrævet, bedes du tydeligt angive dette i dine specifikationer.)

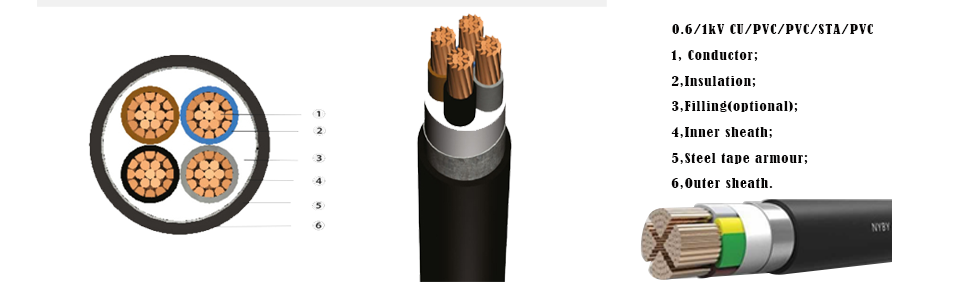

Konstruktion (fra indre til ydre)

---

1, Leder: Klasse 2-strenget almindelig udglødet kobberleder til IEC60228 (Klasse-1 solid leder er også tilgængelig som ekstraudstyr.)

2, Isolering: PVC-A-isolering, der overholder IEC-60502-1

3, oplagte isolerede kerner med ikke-hygroskopiske fyldstoffer (valgfrit)

4, Sengetøj: Ekstruderet PVC sengetøj

5, Panser: Dobbelt galvaniseret stål-tape panser (DSTA/STA)

6, Overkappe: Ekstruderet PVC yderkappe, Type ST2

Anvendelser af lavspændings multi-core STA pansret kobber PVC-isoleret og beklædt strømkabler 0,6/1 kV

---

Dette 2-5-leder lavspændings kobber PVc-isolerede STA (dobbelt-stål-tape) pansrede strømkabel er designet til installation med fast layout. Det dobbeltlags galvaniserede stålbånds rustning giver enestående knusningsmodstand, stødsikker og gnaversikker beskyttelse. Det er almindeligt anvendt til direkte nedgravet underjordisk lægning, kabelgrave, underjordiske kanaler, tunneler og forsyningsrørgallerier.

Dette LV STA pansrede PVC-kabel leverer strøm til industrianlægsmaskineri, kommunal infrastruktur, underjordisk strømnet i boligdistrikter, hjælpekredsløb til jernbanetransit, kælderstrømdistribution og udendørs strømtransmission. (Ikke egnet til installation under kraftig trækbelastning).

Kerneisoleringsfarve: Identifikation i henhold til HD 308 S2. Grøn/Gul for beskyttelsesleder i henhold til IEC 60445. (Se figur nedenfor)

---

Isolerings- og ydre kappefarver kan tilpasses

Kernefordele ved lavspændingskobber PVC-isoleret PVC-sengetøj Dobbelt ståltape Armored PVC-beklædte strømkabler (600/1000V)

---

1, Mekanisk beskyttelse: Ståltapepanser (STA) forhindrer skader fra knusning, stød eller gnavere.

2, Fast stabilitet: Flerkernet kobberdesign håndterer stabile, kontinuerlige lavspændingsbelastninger effektivt.

3, miljøbestandighed: Ydre PVC-kappe modstår fugt, vejrlig og mild kemisk eksponering, når den bruges udendørs

Tekniske specifikationer for 0,6/1kV LV Multi-core Cu PVC STA PVC strømkabler

---

Specialtilgængelige konstruktioner til lavspændings multi-core STA-pansrede kobber PVC-isolerede og beklædte strømkabler

---

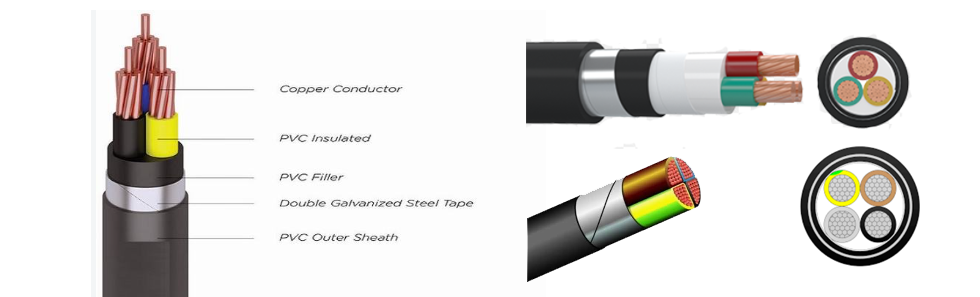

Grundlæggende konstruktion:

kobberleder + PVC-A isolering + sengetøj + STA stål-tape panser + ydre kappe

Bemærk: Magnetiske felter inde i multi-core kabler modvirker hinanden, så alvorlig hvirvelstrømsopvarmning vil ikke forekomme, hvilket gør STA stål-tape-panser velegnet til multi-core layouts.

Muligheder for ydre kappe (kan tilpasses)

1, ST2-PVC kappe (fabriksstandard mulighed, til indendørs placeringer, kabelgrave og almindelige bygninger)

2, ST7-PE polyethylenskede: designet til direkte nedgravning i naturen, fugtig jord og friluftsforhold, med vandtæt, ældningsbestandig og lavtemperaturbestandig ydeevne

3, ST8-LSZH lav-røg nul-halogen kappe: anvendes i overfyldte offentlige område projekter såsom tunneler, undergrundsbaner og indkøbscentre

Komplet strukturbetegnelser

Cu/PVC/STA/PVC (ST2)

Cu/PVC/STA/PE

Cu/PVC/STA-LSZH

Valg af rustning udskiftning

1, STA rustning med stålbånd (standard, god til at modstå trykbelastning til underjordisk begravelse)

2, SWA fin ståltrådsrustning til scenarier, der kræver både kompressionsmodstand og trækmodstand

3, Kraftig tyk ståltrådsrustning til tunge belastninger med høj spænding

4, AWA aluminiumtrådsrustning til letvægts- og korrosionsbestandige krav

Tilpasning af ledertype

1, Klasse-1 massiv kobberleder til fast installation

2, klasse-2 komprimeret strenget kobberleder (generel fabriksstandard)

3, Klasse-5 fleksibel kobberleder til hyppigt bøjet udstyrsledning

4, Valgfri aluminiumsleder

Opgradering af isoleringsmateriale

1, PVC-A isolering (basisversion, med 70 ℃ langvarig driftstemperatur)

2, XLPE tværbundet polyethylenisolering (90 ℃ nominel arbejdstemperatur og højere strømbærende kapacitet)

Indvendigt sengetøj kan tilpasses

1, Standard sengetøj vedtager PVC-materiale;

2, PE eller LSZH sengetøj er tilgængelig for at matche det ydre kappemateriale.

Valgfrit elektromagnetisk afskærmningslag

Valgfri kobbertape skærm monteret mellem isolering og sengetøj for at blokere industriel elektromagnetisk interferens fra invertere og kontrolenheder.

Eksempel: Cu/PVC-Shield/STA/PE

Layouter med flere kernekombinationer

2-core, 3-core, 4-core, 5-core, 3+1 core, 3+2 core, 4+1 core konfigurationer

Speciel modificeret funktionel ydre kappe

Skræddersyet kappe til flammehæmmende, brandsikker, UV-bestandig, oliebestandig, anti-termit, kuldebestandig og anti-korrosionsevne

Årsager til bulk-bestilling af kabler fra Taitong Cable?

---

Som en storstilet kinesisk-baseret producent af ledninger og kabler har Taitong Cable leveret kabelforsyninger til velkendte storskalaprojekter og opbygget langsigtede pålidelige samarbejdspartnerskaber siden 2002. Vi har akkumuleret rig erfaring inden for oversøisk orienteret international handel og bulk-ordre indkøb. Understøttet af fem uafhængige produktionsanlæg og mere end 30 afdelingskontorer på tværs af regioner, leverer vi premium-kvalitet kabelvarer og tankevækkende one-stop-tjenester til globale købere.

Vores fabrik har opnået komplette autoritative kvalifikationer, herunder ISO-9001 kvalitetsstyring, ISO-14001 miljøstyring, ISO-45001 arbejdssikkerheds-sundhedscertificeringer, CE-overholdelse og tredjeparts typetestgodkendelser. Alle vores kabler overholder strengt IEC internationale specifikationer, HD, VDE og andre regionale standarder.

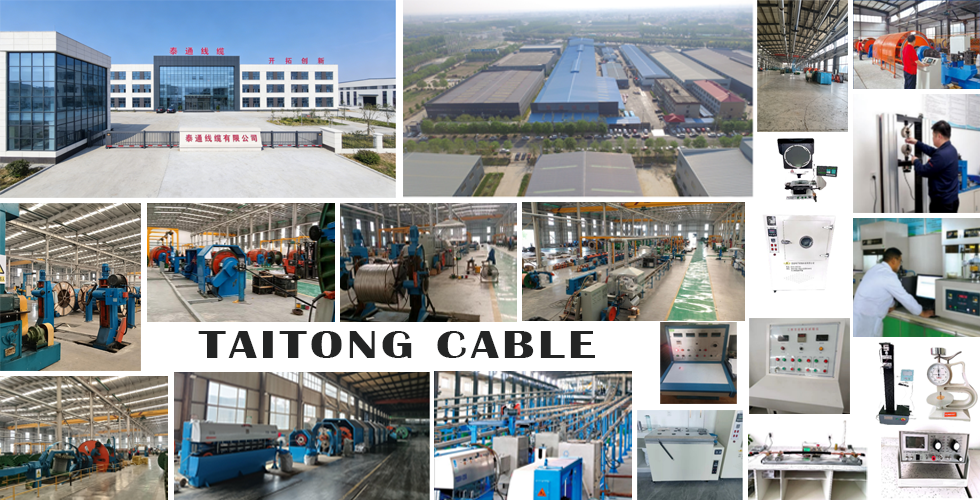

Bakket op af robust produktionskapacitet garanterer vi hurtig lagerforberedelse til verdensomspændende el-ingeniørprojekter, fabriksbyggeri, udvikling af boligområder, kommunal-civil infrastruktur og store lagerfaciliteter. Vores kabler i hele serien, der er klassificeret under 35 kV, opfylder internationale standardkrav. Lavspændings multi-core STA pansrede kobber PVC-isolerede og beklædte strømkabler, inklusive NYBY-serien, er blandt vores flagskibsprodukter til bulk indkøb. Med erfarne salgsteams og solid industriel styrke er vi din troværdige langsigtede leverandør til kabler i store mængder.
