Hvorfor 4-core pansrede aluminiumskabler strømnet

Oversigt: I industrielle forsyningsudvidelser, solcelleanlægsindsamlingsnetværk og distributionsledninger til kommercielle bygninger er afbalancering af holdbarhed ved direkte nedgravning med stramme indkøbsbudgetter en vigtig ingeniørprioritet. 4-kernede armerede aluminium-strømkabler (YJLV22 / 0,6/1kV-serien) tjener som en højpålidelig transmissionsløsning til sekundære lavspændingsnetværk. Denne tekniske artikel analyserer det flerlagede design, den dobbelte ståltape-pansermekanik og omkostningsfordelene, der gør 4-leder aluminium-strømkabler til det bedste valg for internationale infrastrukturudbud.

Indholdsfortegnelse

Indledning

Strukturel arkitektur af 4-core pansrede aluminiumkabler

Double Steel Tape Armor: Beskytter direkte nedgravning

4-Core Design: Strømlining af trefaset lavspændingseffekt

Omkostningsfordele ved strandede aluminiumsledere

Primære applikationsscenarier i regionale elnet

Fabriksdirekte tilpasning og indkøbssikkerhed

Indledning

Underjordiske lavspændingsledninger er udsat for store fysiske belastninger. Underjordiske skyttegrave udsætter ikke-pansrede kabler for jordbevægelser, komprimeringskræfter, skarpe klippekanter og potentiel indtrængen af ​​gnavere. Derudover øger specifikationen af ​​kobberledere på tværs af lange distributionsspænd væsentligt råvareomkostninger og fragtudgifter.

For at løse disse installationshinder fremstiller Taitong Cable førsteklasses 0,6/1kV 4-core ståltape armerede aluminiumsstrømkabler. Ved at parre strengede aluminiumsledere med høj ledningsevne med robust dobbelt ståltapearmering giver vores kabler pålidelig mekanisk styrke og kontinuerlig strømforsyning til globale forsyningsentreprenører.

Strukturel arkitektur af 4-core pansrede aluminiumkabler

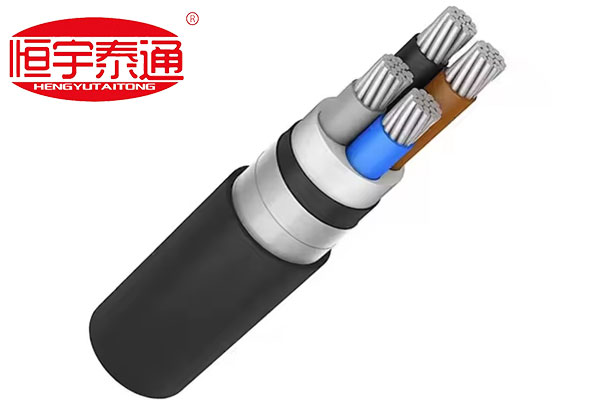

Et detaljeret kig på det 4-kernede armerede aluminiumsstrømkabels tværsnit illustrerer dets lagdelte konstruktion bygget til barske underjordiske forhold:

Kompakte strengede aluminiumsledere: Fremstillet af elektriske aluminiumtråde af høj renhed, der er snoet tæt til lavere kabeldiameter, mens de sikrer optimal elektrisk ledningsevne.

Farvekodet XLPE/PVC-isolering:Farvekodet faseisolering (f.eks. brun, blå, sort, grå) tillader nøjagtig faseidentifikation og forenklet terminalforbindelse under installation på stedet.

Ekstruderet indre sengetøj:Glat indre beskyttende pudelag viklet over det samlede kernebundt for at forhindre panserfriktionsskader.

Double Steel Tape Armor (DSTA):Overlappende spiralformede stålpanserbånd viklet sikkert rundt om det indvendige sengetøj og absorberer kraftige ydre stød og radialt tryk.

Vejrbestandig ydre kappe:Kraftig, UV-stabiliseret PVC- eller PE-yderkappe, der modstår jordfugtighed, syrekorrosion og overfladeslid.

Double Steel Tape Armor: Beskytter direkte nedgravning

Hvorfor specificerer projektkonsulenter og EPC-entreprenører dobbelt stålbåndsarmering (DSTA) til underjordiske kabelinstallationer?

1.Kompatibilitet med direkte begravelse:Pansrede kabler eliminerer behovet for dyre eksterne PVC- eller betonrørledninger, hvilket tillader direkte installation i åbne jordgrave og sænker de samlede civile byggeomkostninger.

2. Ekstrem knusnings- og slagfasthed:Undergrundssætning og tunge køretøjer, der passerer over hovedet, udøver kontinuerlig lodret kraft. Dobbelt ståltapeomslag beskytter indre ledere mod deformation og fysisk punktering.

3.Underjordisk skadedyrsforsvar:Gnavere og gravende skadedyr tygger ofte gennem bløde ydre polymerer. Ståltapelaget skaber en uigennemtrængelig fysisk barriere, der forlænger linjens levetid ud over 30 år.

4-Core Design: Strømlining af trefaset lavspændingseffekt

Konfigurationen med 4 kerner er specielt designet til trefasede firtråds distributionsnetværk (3 Ph+N):

Balanceret fasefordeling:Kan rumme trefaseledere sammen med en nulleder i fuld størrelse i et enkelt kabelbundt.

Forenklet layout:Reducerer kabellægningsarbejde og pladskrav til kabelbakke sammenlignet med at køre flere enkeltlederkabler.

Omkostningsfordele ved strandede aluminiumsledere

Råvarepriserne påvirker infrastrukturens levedygtighed markant. Brug af trådede aluminiumsledere i stedet for kobber giver klare økonomiske fordele:

Betydelige kapitalbesparelser:Aluminium leverer fremragende kraftbærende kapacitet til en brøkdel af kobbers materialeomkostninger, hvilket gør det muligt for entreprenører at strække projektbudgetter over længere distributionsafstande.

Reduceret transport og håndteringsvægt:Aluminiums lette egenskab forenkler kabelføringstræk, reducerer installationsarbejdskraftstimer og optimerer containerfragt til oversøisk forsendelse.

Primære applikationsscenarier i regionale elnet

Takket være deres strukturelle holdbarhed og høje omkostningseffektivitet er Taitong Cables 4-kernede pansrede aluminiumslinjer udbredt i globale udbud:

Indsamlingsnetværk for solenergi og vindmølleparker:Transport af lavspændings-vekselstrøm fra step-up-transformere til hoveddistributionshubs på tværs af vidtstrakte solfelter.

Industrielle og kommercielle komplekser:Routing af underjordiske hovedfødere, der forbinder hovedtransformatorer til fabriksfordelingstavler.

Udbud til udvidelse af forstadsnet:Udskiftning af skrøbelige luftledninger med nedgravede pansrede netværk for at forhindre vejrrelaterede strømafbrydelser i voksende boligområder.

Fabriksdirekte tilpasning og indkøbssikkerhed

Forsyningsudbud efterlader ingen plads til isoleringshuller, lederafvigelser eller panserhuller. Globale indkøbskontrakter kræver streng overholdelse af anerkendte parametre, herunder IEC 60502-1 og BS 5467.

PåTaitong kabel, understøtter vi din projektudførelse gennem en 100 % fabriksdirekte tilpasset produktionsmodel. Vi skubber ikke færdiglavede, aldrende lagerudrydningsartikler. I stedet specialfremstiller vi hver batch af 4-leder pansrede aluminiumskabler, så de er direkte på linje med dit projekts præcise mængdefortegnelse (BOQ) – kalibrering af ledertværsnit (16 mm2 op til 500 mm2), isoleringstykkelse, panserparametre og ydre kappematerialer for at opfylde lokale nationale netstandarder.

Kontakt vores ingeniørafdeling for strømkabel i dag for at forespørgeverificerede typetestrapporter, brugerdefinerede måltegninger eller et udtrykkeligt, fabriksdirekte pristilbud til dit kommende strømudbud!
