Hvorfor MV kobberstrømkabler sikrer nettets pålidelighed

Oversigt: Efterhånden som moderne tung industri og byinfrastruktur udvides, kræver mellemspændingsnetværk hidtil uset transmissionsstabilitet.Mellemspændingskabler klassificeret fra 6/10 kV til 26/35 kVtjene som de vitale arterier for høj belastning elektrisk distribution. Denne artikel analyserer de kritiske strukturelle lag, ingeniørmæssige fordele og strenge teststandarder for mellemspændingskobberkabler, og guider ledere af indkøb af infrastruktur mod langsigtet netværkssikkerhed.

Indholdsfortegnelse

1.Introduktion

2. Strukturelle lag på 6/10 kV til 26/35 kV MV kabler

3. Hvorfor kobberledere udmærker sig i mellemspændingssystemer

4. Eliminering af underjordiske risici: Afskærmning og rustning

5. Teknisk overholdelse og fabrikstilpasning

Indledning

Drift af elnet inden for mellemspændingsområdet 6 kV til 35 kV introducerer betydelig elektrisk belastning, som standard lavspændingsledninger ikke kan modstå. Ved disse høje potentialer kan enhver strukturel uregelmæssighed føre til katastrofale delvise udledninger. For at garantere ubrudt kontinuitet for kommunale transformerstationer og massive produktionszoner, specificerer rådgivende ingeniører løbende kraftige kobberkerne-mellemspændingsløsninger.

Som en internationalt anerkendt producent,Taitong kabeludnytter avancerede ledningsvulkaniseringsproduktionslinjer til at levere 6/10 kV til 26/35 kV strømkabler, der overgår globale netsikkerhedsmargener, hvilket giver højeffektive distributionsmuligheder til tungindustriudbud.

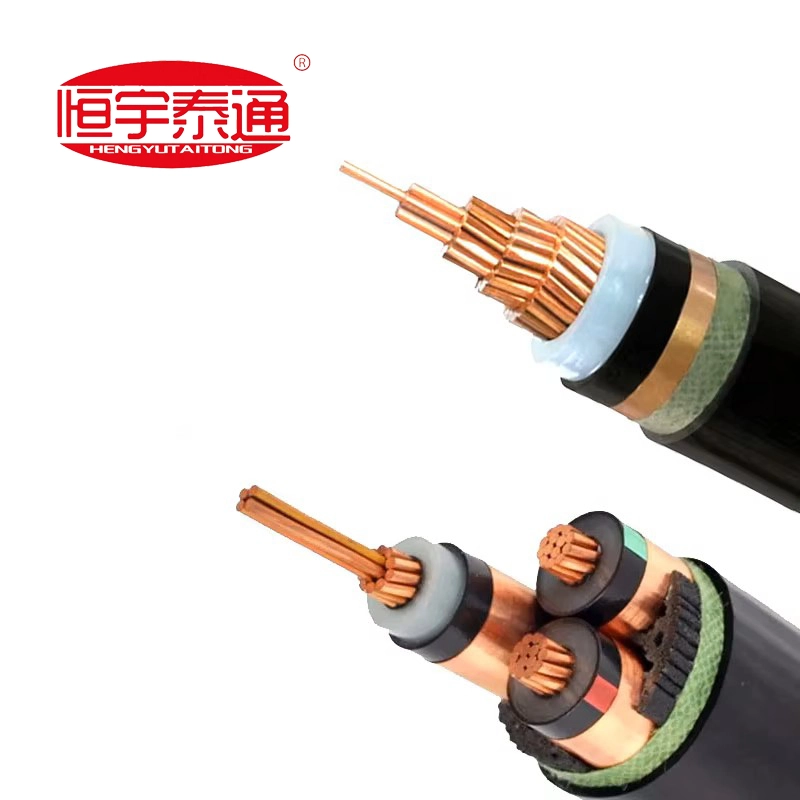

Strukturelle lag på 6/10 kV til 26/35 kV MV kabler

I modsætning til lavspændingsledninger kræver mellemspændingskabler et sofistikeret tredobbelt ekstruderingslag for at ensrette det intense indre elektriske felt. Den konstruktionsmæssige teknik involverer flere præcisionsfremstillede zoner:

Leder: Højrenhed, cirkulært komprimeret kobber (klasse 2), der sikrer maksimal ledningsevne og minimeret diameter.

Indre halvlederskjold: Et glat halvledende lag ekstruderet direkte over lederen for at eliminere elektriske spændingskoncentrationer.

XLPE isolering: Ekstra ren tværbundet polyethylen, der behandler højspændingsspænding op til 90°C kontinuerlig drift.

Udvendigt isoleringsskjold: Et aftageligt eller bundet halvledende lag, der ensretter de radiale elektriske felter.

Metallisk afskærmningslag: Spiralviklet kobbertape eller kobbertråde med høj ledningsevne designet til sikkert at føre kapacitive ladestrømme og fejlstrømme til jorden.

Ydre beskyttelseshylster: Hård, vejrbestandig PVC- eller højdensitet PE-kappe designet til at isolere den metalliske afskærmning fra undergrundens fugt.

Hvorfor kobberledere udmærker sig i mellemspændingssystemer

Mens aluminium dominerer lokale lavspændingsledninger på grund af lave startomkostninger, er kobber med høj renhed den ubestridte standard for kritisk 6 kV til 35 kV mellemspændingsfordeling af flere vigtige årsager:

1. Overlegen nuværende bæreevne: Kobber giver betydeligt lavere elektrisk modstand end aluminium, hvilket gør det muligt for enkelt- eller tre-kerne opsætninger at overføre massive blokke af strøm gennem tættere underjordiske kanalbanker.

2. Minimeret spændingsfald: Kobberkerner er afgørende for længere industrielle kørsler, og reducerer dramatisk ledningstransmissionsvarmetab over udvidede regionale spænd.

3. Høj mekanisk trækstyrke: Kobber kan modstå ekstreme trækspændinger under kompleks skyttegravsføring eller dybe retningsbestemte boreinstallationer, hvilket eliminerer risici for kernestrækning.

Eliminering af underjordiske risici: Afskærmning og rustning

Den mest almindelige trussel mod nedgravede mellemspændingskredsløb er vandtræning - et fænomen, hvor mikrohulrum i billig isolering kombineret med fugt langsomt nedbryder kablet over tid.

Taitong kabeleliminerer denne risiko ved at bruge ultra-rene sammensatte materialer og state-of-the-art triple-co-ekstrudering tværbindingsteknologi. Den overlappende kobbertape-afskærmning kombineret med valgfri stålwire-panser (SWA) eller dobbelt ståltape-panser (DSTA) danner en dobbelt barriere. Denne barriere afviser fuldstændigt underjordisk stentryk, fugtinfiltration og nedbrydning af gnavere, hvilket forlænger den forventede driftslevetid ud over 30 år.

Teknisk overholdelse og fabrikstilpasning

Globale infrastrukturudbud efterlader ingen plads til kompromiser. Mellemspændingssystemer kræver fejlfri designudførelse understøttet af stive typeprøvningscertificeringer.

PåTaitong kabel, driver vi ikke et generisk masselager. Med en 100 % fabriks-direkte tilpasset produktionsmodel, er hver batch af enkelt- og treleder mellemspændingskabler konstrueret direkte i forhold til dit projekts specifikke mængdefortegnelser (BOQ), sporingssystemkrav og lokale miljøspecifikationer.

Kontakt vores mellemspændings tekniske enhed i dagfor at få adgang til fabrikstekniske kataloger, tværsnitsdesignark eller for at modtage en hurtig, kontraktklar omkostningsestimat for dit regionale netinfrastrukturudbud!
